Reparar el obturador planofocal de una Leica I (parte 1)



Un buen día localicé por eBay una Leica I en un estado bastante lamentable. Evidentemente el número de personas interesadas en ella no fue muy elevado y terminó cayendo en mis manos. Por curiosidad remití un correo a Leica en Solms para ver si era posible reparar la cámara y cuál podría ser el coste aproximado. Malas noticias. No me garantizaban la disponibilidad de piezas y el coste se disparaba muy por encima de lo razonable. Como no tenía nada que perder, decidí poner manos a la obra y arreglar yo mismo la cámara. Resultó ser una tarea muy complicada pero a la vez bastante divertida.

Aviso: Es un trabajo que requiere conocimientos bastante profundos de cómo funciona y se ajusta un obturador planofocal además de cierta habilidad manual. NO es en absoluto recomendable para no iniciados y por supuesto NO me hago responsable en el caso de que las cosas no os salgan como habíais previsto si alguno decide emprender la aventura...

Como ya he comentado, la cámara en cuestión era una Leica I con número de serie 46968 y que se encontraba bastante deteriorada tanto externamente -la habían pintado con un pincel de forma muy chapucera- así como internamente -el obturador estaba completamente atascado y rotas las cortinillas- Aquí nuestra protagonista en su estado original

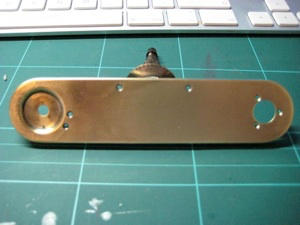

Lo primero que hice fue desmontar completamente la cámara y aproveché para decapar la pintura, lo que puso de manifiesto que su anterior propietario decidió usar una “dremel” para eliminar la pintura original. Un auténtico crimen.







A continuación podemos ver el lamentable estado en el que se encontraban las cortinillas del obturador así como los rodillos y tensores. No quedaba más remedio que sustituir todo el conjunto por un traje nuevo hecho a medida.

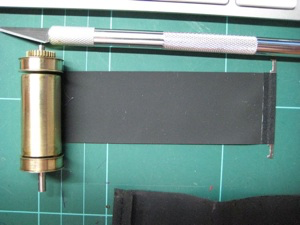

Como no disponía de tela especial de obturador (es una tela de seda con un recubrimiento de caucho por uno de los lados) no quedaba más remedio que guardar todo el despiece hasta la llegada de ese material desde Alemania. Por 16 euros pude comprar una buena de pieza de esa tela en

http://www.micro-tools.com/store/

Pasados cuatro días, llegó el material y pude continuar el trabajo.









Montamos de nuevo todo el conjunto, lo ajustamos (en otra página explico detalladamente el procedimiento de ajuste) y...ya tenemos cámara para otros 90 años.
